BLEモジュールの使い方

スペースブロック専用マイコンボードをつなぐと、ブルートゥースでプログラミングを動かすことができます。

スペースブロック専用マイコンボードと4つのピンで接続し、電池ボックスやUSBケーブル（アダプタ、モバイルバッテリーなど）でスペースブロック専用マイコンボードを給電します。※パソコンなどの端末からUSBで給電し、ブルートゥース接続することも可能です。

UARTについて

UARTは、Universal Asynchronous Receiver/Transmitterの略で、非同期通信を行うためのシリアル通信方式です。UART通信では、送信データ線（TX）と受信データ線（RX）の2本の信号線を使用します。TXはTransmitの略で、データ送信用の信号線です。RXはReceiveの略で、データ受信用の信号線です。UARTでは、クロック信号を用いずにデータの送受信を行い、あらかじめ設定された通信速度（ボーレート）に基づいて通信を同期します。

ジャンパーワイヤで接続する場合

BLEモジュールとスペースブロック専用マイコンボードを以下のようにジャンパーワイヤ(オス-メス)を使ってつなぎます。

• モジュールのGNDピンと、スペースブロックのGND
• モジュールのVCCピンと、スペースブロックの5Vまたは3.3V
• モジュールのTXDピンと、スペースブロックのA3（UART対応ピン）
• モジュールのRXDピンと、スペースブロックのA2（UART対応ピン）

※画像は信号線をB1、B3のピンに接続した図です。※UART対応ピンはA3とA2の組み合わせです。

※5VやGNDはスペースブロック専用マイコンボード上の同じ表記のピンに挿すこともできます。

スペースブロック専用マイコンボードとそのまま接続する場合

写真のように、SPCEBLOCK専用マイコンボードの3.3VとGNDを直接挿して、BLEモジュールのTXDをA3に、RXDをA2にジャンパワイヤで繋げることが可能です。

スペースブロックのWebアプリケーションと専用マイコンボード（以下、デバイス）をBLEモジュールで接続します。

iPadやiPhoneで接続する場合は、専用アプリをApple Storeから「スペースブロック」と検索するか、以下のURLからインストールしてください。

https://itunes.apple.com/jp/app/id6612034099

【アプリとの接続方法】

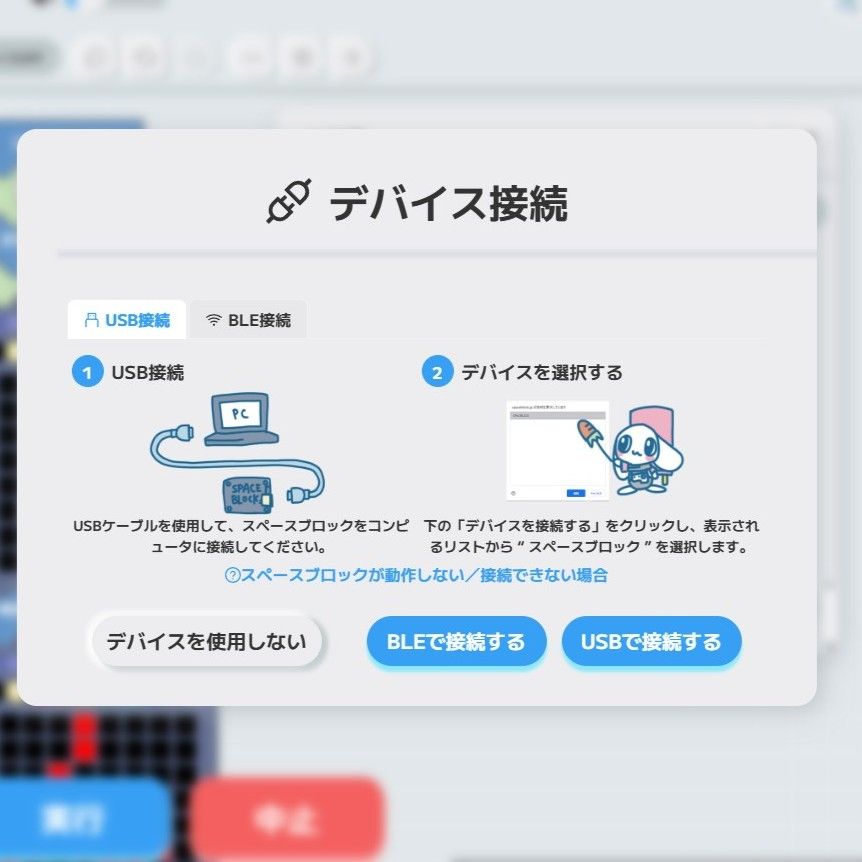

①スペースブロックのプロジェクト画面からデバイス接続を開きます。（未接続時は初回は自動で開きます。手動で開く場合は上部メニューの「接続or接続する」をクリック）

※タブでUSB接続と BLE接続の説明画面の切替も可能です。

②「BLE接続」をクリックして、Bluetoothデバイス選択画面を開きます。

③デバイス一覧が表示されるのでクリックすると接続が完了します。

【専用アプリをご利用の場合】

複数のデバイスがある場合、近くにあるデバイスから表示されるので、接続したいデバイスをiPadやiPhoneに近づけて、一番上の近いものをクリックして接続します。（近いデバイスは緑色で表示されます。）
