5Vリレーモジュールの使い方

5Vリレーモジュールの写真

5Vで動くリレーモジュールです。スイッチのように使えて、決まった信号を送ると、大きな電気を使う機械を安全にON・OFFできます。
ロボットや自動で動くスマートハウスなどにも使えます。

パーツについて

写真の赤丸部分にあるリレーによって、デジタル信号を受け取ると高電圧・高電流の回路を安全に切り替えることができます。

リレーは電磁石の力で物理的なスイッチを動かす仕組みで、制御側の回路と制御される側の回路を完全に分離できるため、安全性が高く、様々な電気機器の制御に使用されています。

仕様

タイプデジタル
制御信号TTLレベル
定格電流10A (NO), 5A (NC)
最大電圧150VAC / 24VDC
定格負荷10A / 250VAC
スイッチング電力AC1200VA / DC240W
応答時間10ms
サイズ34 x 20 (mm)

つなぎ方

5Vリレーモジュールとスペースブロック専用マイコンボードを以下のようにジャンパーワイヤ(オス-メス)を使ってつなぎます。

  • 5VリレーモジュールのSピンと、スペースブロックのデジタル対応ピン
  • 5VリレーモジュールのGピンと、スペースブロックのGND
  • 5VリレーモジュールのVピンと、スペースブロックの5V

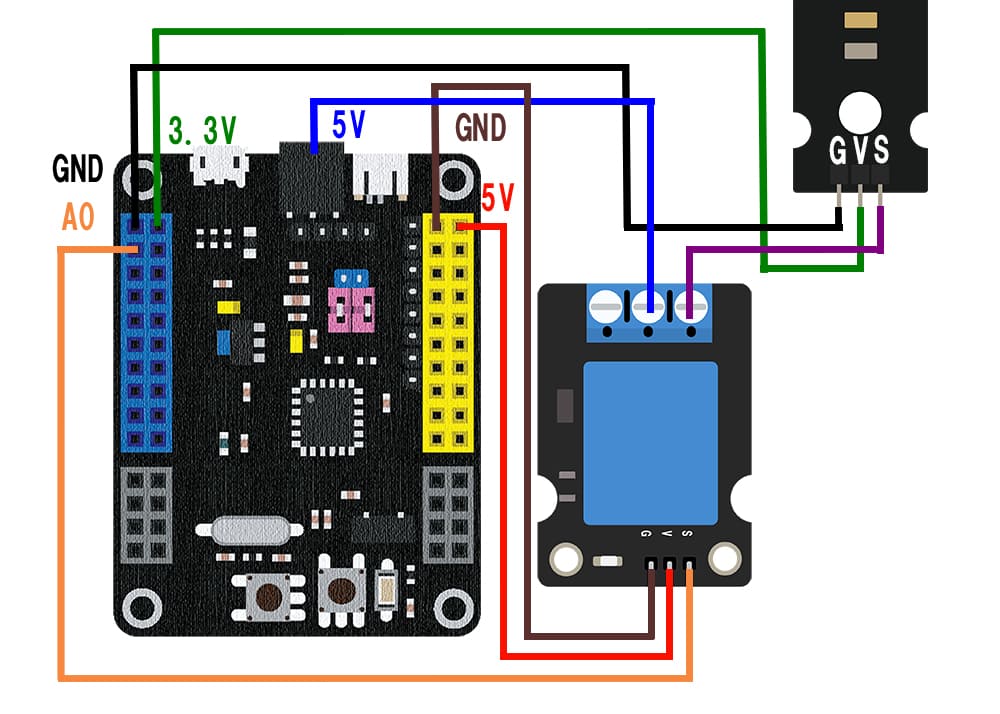

スペースブロック専用マイコンボードと5Vリレーモジュールの接続方法

※画像は信号線をD2のピンに接続した図です。デジタル対応ピンはD2~D13です。

※5VやGNDはスペースブロック専用マイコンボード上の同じ表記のピンに挿すこともできます。

使い方

デジタル信号を送ることでリレーのON/OFFを制御できます。
リレーがONになると、接続された機器に電気が流れ、OFFになると電気が止まります。
プロジェクトのカテゴリ「出力」にあるブロックで5Vリレーモジュールを制御できます。


ブロックの詳しい使い方はこちら

デジタル書き込み
