16x16 RGB LEDマトリックスパネルの使い方

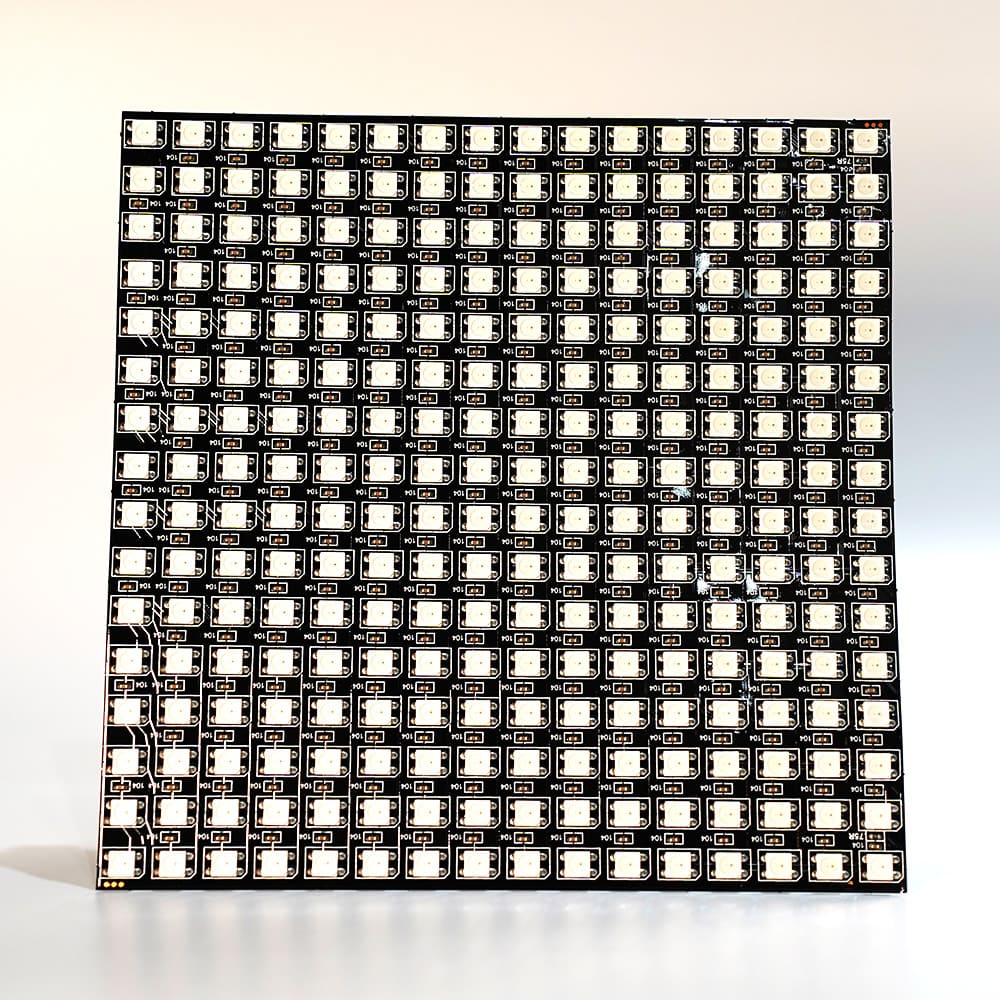

256個のフルカラーLEDです。LEDを光らせて絵や文字をかいたり、柔軟性があるので服や物に貼り付けて光ファッションアートなども体験できます。

基本的には8x8 RGB LEDマトリックスパネルと同じ配線、プログラムが利用できます。
ただし、線の順番と色に違いがあります。

ジャンパーワイヤで接続する場合

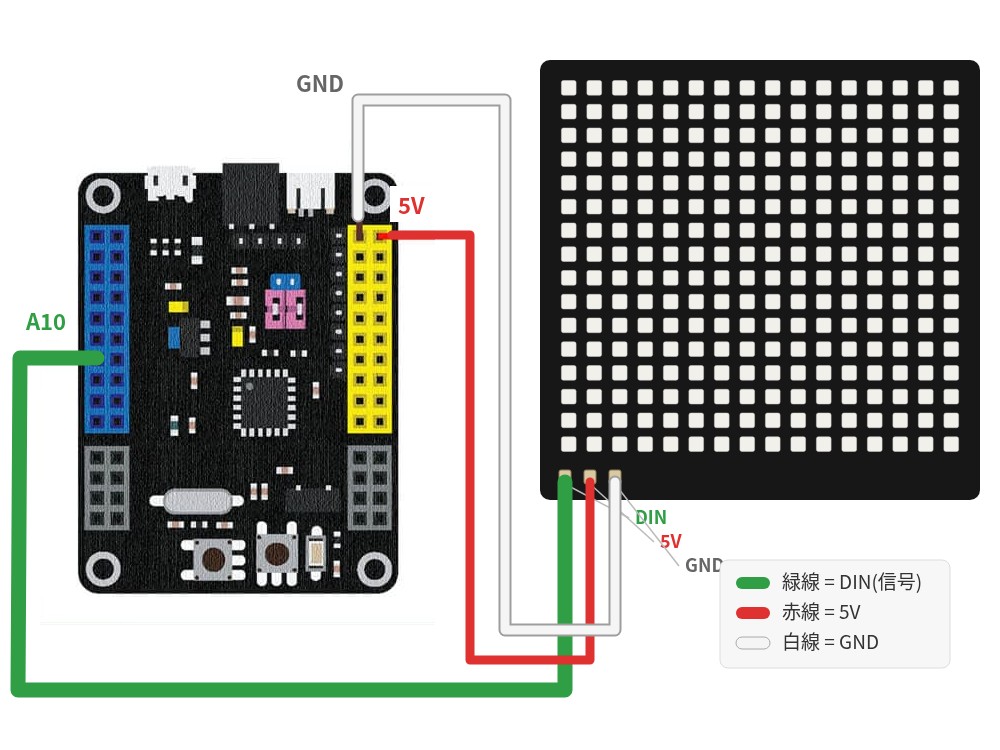

16x16 RGB LEDマトリックスパネルのDIN側の配線と、スペースブロック専用マイコンボードを以下のようにつなぎます。

• 緑線（DIN）と、スペースブロックのLEDブロック対応ピン
• 白線（GND）と、スペースブロックのGND
• 赤線（5V）と、スペースブロックの5V

※画像は信号線をA10のピンに接続した図です。LEDブロック対応ピンはA0、A10、B0、B10です。

※5VやGNDはスペースブロック専用マイコンボード上の同じ表記のピンに挿すこともできます。本体側にピンを挿す場所は8x8 RGB LEDマトリックスパネルと同じですので、以下もご参考ください。

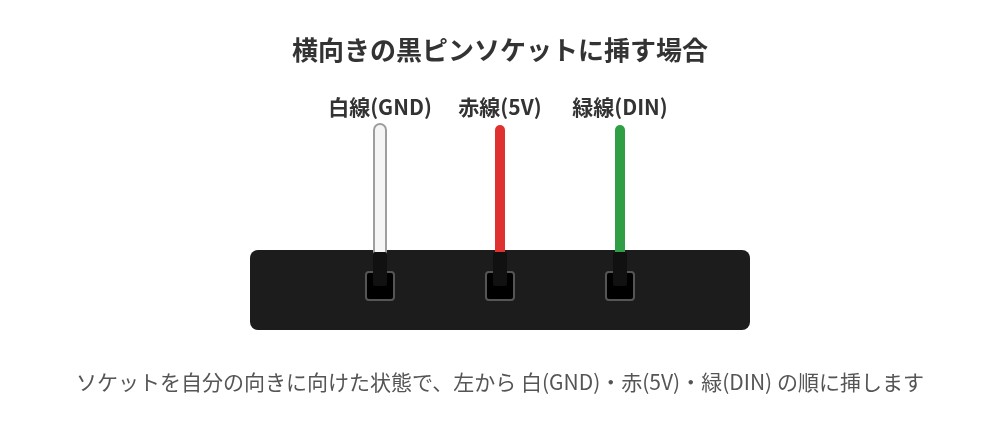

横向きの黒ピンソケットに挿す場合

8x8 RGB LEDマトリックスパネルをジャンパーワイヤ無しで挿す際に使用する、スペースブロック専用マイコンボードの横向きの黒ピンソケットに挿すこともできます。その場合は、横向きの黒ピンソケットを自分の向きに向けた状態で、左から「白線（GND）」「赤線（5V）」「緑線（DIN）」の順に挿してください。

※DOUTになっている配線部分や、真ん中の5VとGNDは、外部電源を使う場合や、LEDを連結して使う場合に使用する配線となります。通常はDINと記載のある配線部分をお使いください。

8x8 RGB LEDマトリックスパネルと同じブロックで使用可能です。
プロジェクトのカテゴリ「LED」にあるブロックで、色や点灯する位置を指定してLEDを点灯・消灯する事ができます。

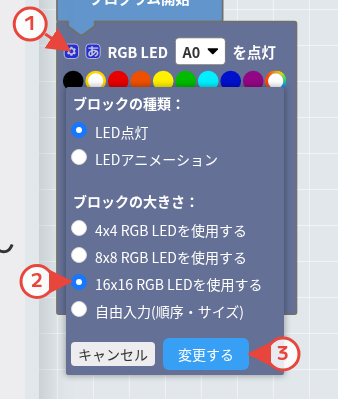

LEDブロックを使用する際は、下図の①〜③に沿って16x16設定に変更し使用します。

1. ① ブロック左上の設定（歯車）アイコンをクリックします
2. ② 「16x16 RGB LEDを使用する」を選択します
3. ③ 「変更する」をクリックします

ブロックの詳しい使い方はこちら
